PEGASOの光軸調整は？

付属のメンテナンスマニュアルを見ると、ライトの裏側下部にある調整ダイヤルで上下方向の光軸が調整可能となっていますが、左右方向については、メンテナンスマニュアル、整備用ワークショップマニュアル共に記載がありませんでした。

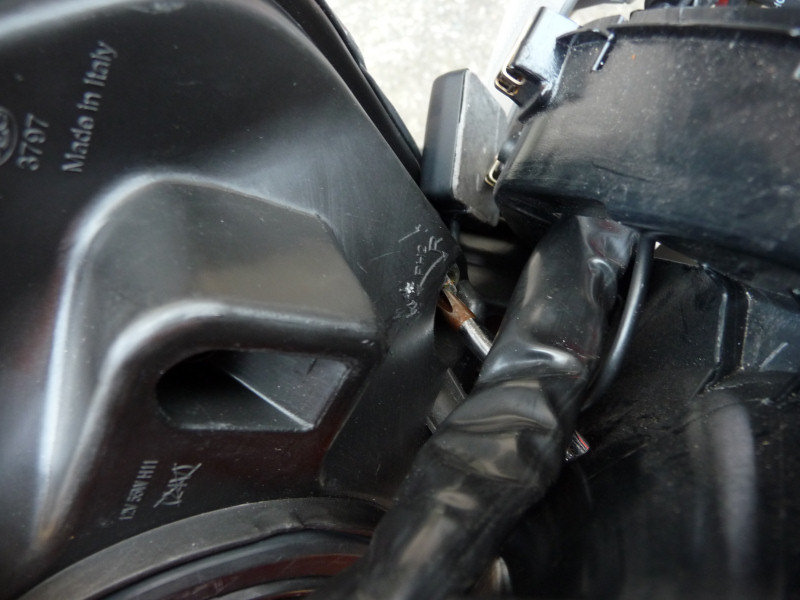

実際にはライトユニットの右側に左右方向の調整用ネジがあるのですが、メータパネルのカバーをはずして、ヘッドライト光軸調整レンチを使うか、10本以上あるネジをはずしてカバーを取り外さないと工具が入らず、めったに必要はないものの簡単に調整することができません。

ネジが引っ込んだ位置にあるので、光軸調整レンチでも届かない可能性あり。

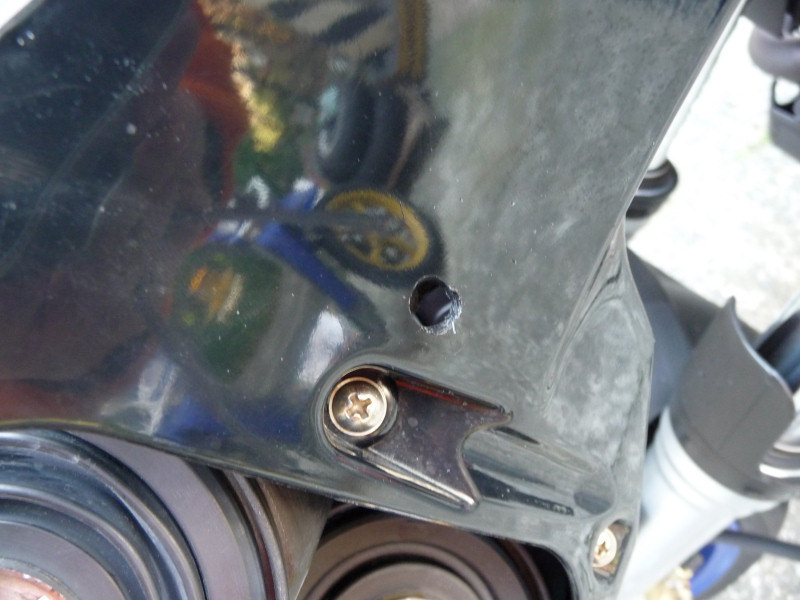

そこで、調整用ネジにドライバーが届くように、カバーに穴を開けてやると、短めのドライバやフレキシブルドライバ、または、左右4箇所のボルトをはずして、ユニットを持ち上げるだけで調整できるようになります。ライトをとめているネジの右側、ちょっと下辺りに、6.5mmの穴を開けました。


実際にあけた穴からドライバを入れると、このようになります。時計回りで右方向へ光軸が動きます。
