ステアリングスイッチ増設

ナビゲーションの交換に合わせて，ランサーエボリューション用に交換したステアリングに，ハンズフリーボタンを増設しました．

ディーラーサービス窓口にて，こちらの部番の品を注文

だいたい，6,000 円くらいで購入できます．但し，ステアリングに固定するためのブラケットは，フォルティス用もエボ用も，部品として販売されておらず，ステアリング本体ごと購入する必要があり，ポン付は出来ませんので，要注意．

ちなみに，エボ用の場合は，ハンズフリーボタン無しの場合でも配線が来ていますが，フォルティス用の場合は，配線も有り無しでわかれていて，ブラケットと同様に単品では出ていないようです．

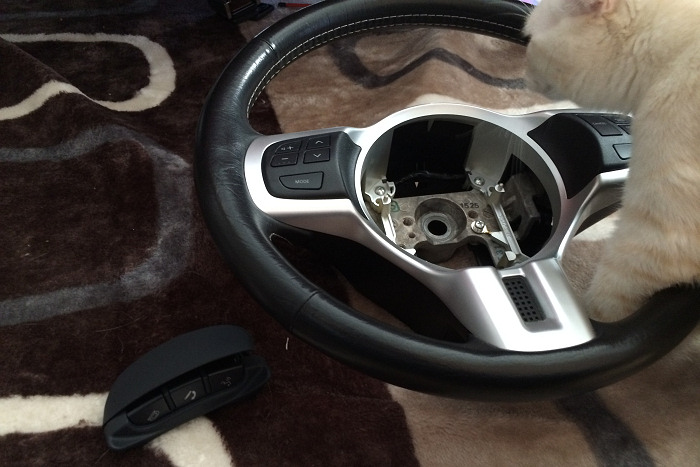

先ずは，ステアリングのカバーから，スイッチを取り付ける際に邪魔になる部分を切り取り．うっすらと残っているモールドの跡を頼りに細かいところは現物あわせで，バリバリと進めます．
前述の通り，固定用のブラケットが無いので自作するかこんな感じで，結束バンドで止めて完了．結束バンドが引っかかりやすいように，ちょこっと削ったりする程度の加工はしてありますが，普通に使う分には強度的な問題はなさそうです．
取り付け完了後，早速ナビゲーションにステアリングスイッチの登録をしてみたところ，終話ボタンのみ登録できませんでした．スイッチは抵抗の組み合わせによる単純な分圧回路なのでナビゲーション側で認識できる電圧の範囲を外れてるっポイです．

なわけで，ナビゲーション側ですべてのボタンが認識できるように，抵抗値の変換と合わせて 1 系統だったリモコンの信号を2 系統に振り分ける回路を，Arduino とポテンションメーター使ってブレッドボード上に組んで，実際の動作確認までは終わってるんですが，今のところ不自由していないのと，ボタンの追加計画が持ち上がり，作業休止中です．
